Bosqichli cho'tkasiz doimiy to'lqinni kamaytirish motori
Mahsulot tavsifi
| Mahsulot turi | CHS-GM15BY pog'onali cho'tkasiz to'g'ridan-to'g'ri reduktor |

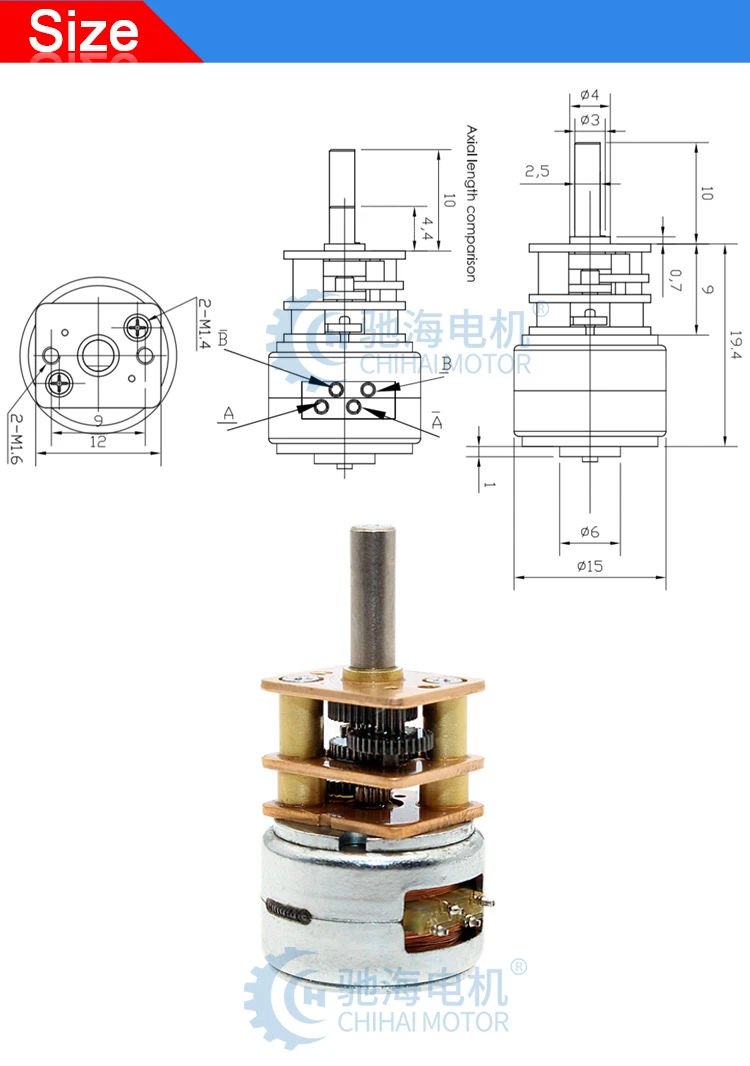

| Hajmi | PH15 * 20,5 mm (o'q uzunligini o'z ichiga olmaydi) |
| Mil uzunligi | 10 mm bir tomonlama chiqish mili (sozlanishi mumkin) |

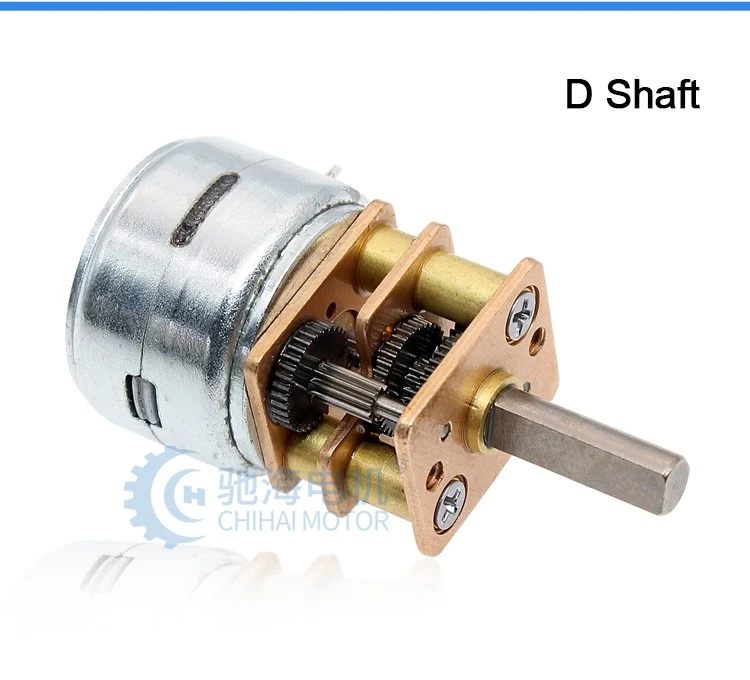

| Mil diametri | 3 mm D tipidagi mil |
| Kuchlanishi | DC 5-12V |
| Og'irligi | Taxminan 13 g |
| Ilova |
Intellektual selfi tayoqchasi, aqlli kamera ushlagichi, aqlli robot kamerasi burchagi, aqlli miniatyura roboti va boshqalar |
Brushless DC tishli vosita samarali, ishonchli va past shovqinli vosita bo'lib, maishiy texnika, robotlar, samolyot modellari va boshqa sohalarda keng qo'llaniladi.
Avvalo, cho'tkasi bo'lmagan DC tishli dvigatelning samaradorligi uning eng katta afzalliklaridan biridir va u an'anaviy cho'tkasi DC motoridan ko'ra samaraliroqdir.
Ikkinchidan, cho'tkasi bo'lmagan DC tishli vosita ham yuqori ishonchlilik xususiyatlariga ega. Tuzilishi nisbatan sodda va cho'tkalar va cho'tkalar kabi osonlik bilan eskiradigan qismlar yo'q, shuning uchun umr ko'rish uzoqroq. Shu bilan birga, AC qo'zg'aysan rejimi tufayli vosita yuqori barqarorlikka ega va yuqori yuk va og'ir yuk ish muhitiga mos keladi.
Batafsil tasvirlar
Kirish step vosita parametrlari
| MODEL | CHS-15BY-M3015 |
| Nominal kuchlanish | 5 V DC (haydovchi IC: 16219) | HAR FAZAGA HOZIR | 160mA / FAZA |
| LATANGA QARShILISH | 30±7% ohm / FAZA | FAZALAR NO | 2 FAZA |
| QADAM BURCHASI | 18 daraja / STEP | Qo'zg'atish usuli | 2 FAZALIQ HOG'OG'LANISH |
| HAYDASH REJIMI | BIPOLAR DRIVE | LATAN INDUKTANSI | 9,5 mH / FAZA |
| CHIKARISH MORT |
BUNDAN KO'PROQ 4 gf-sm AT 500 pps |
TUTIB TUTIRISH momenti |
BUNDAN KO'PROQ 16 gf-sm AT 0 pps |
|
MAKS. Javob berish chastotasi |
1200 dan ortiq sahifalar | MAKS. BOSHLASH CHASTOSI | 900 dan ortiq sahifalar |
|
Izolyatsiya sinfi |
BO'LGANLAR UCHUN E SINF | Izolyatsiya mustahkamligi | 100 V AC BIR SONIYaGA |
|
Izolyatsiyaga qarshilik |
50MŌ DC 500V | ISHLASH HARORATI | -0 - +55 daraja |
Sekinlashtiruvchi dvigatelning chiqish parametrlari
| Model: CHS-GM15BY BLDC step motori |
| Voltaj: DC 5.0V (Driver IC:L6219) |

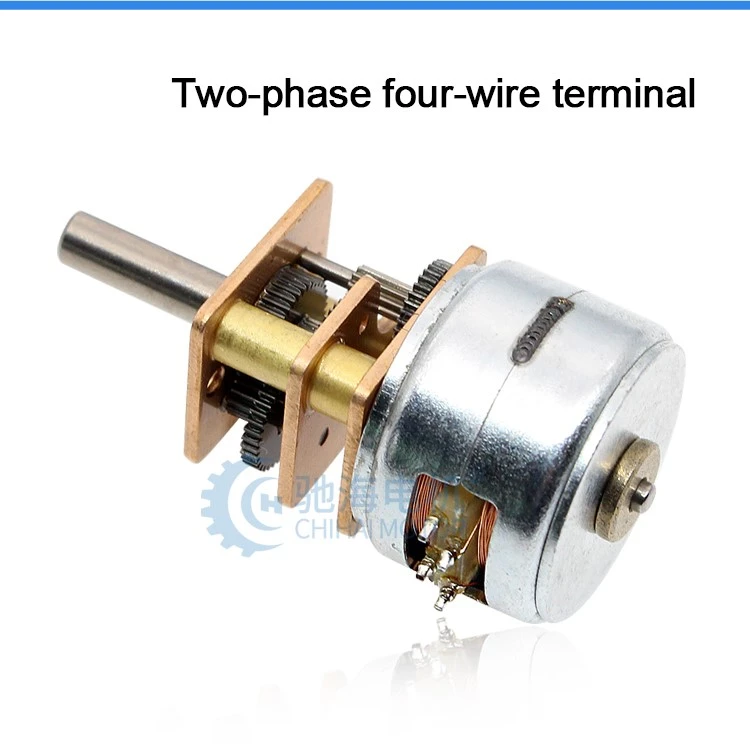

| YO'Q. fazalar | 2 fazali 4 sim | ||||||||
| Nisbat | 1: 10 | 1: 20 | 1: 30 | 1: 50 | 1: 100 | 1: 150 | 1: 210 | 1: 298 | 1: 30 |
| Nisbat | 9.68 | 19.36 | 29.47 | 51.1 | 99.3 | 150.96 | 209.76 | 297.9 | 379.16 |
| Qadam burchagi | 1.86 daraja | 0.93 daraja | 0,61 daraja | 0.35 daraja | 0,18 daraja | 0,12 daraja | 0.086 daraja | 0,06 daraja | 0.047 daraja |
| 1000PPS tezlik (devr/daq) | 300 | 200 | 100 | 60 | 30 | 20 | 14 | 10 | 8 |
| Fazali oqim | 150mA / FAZA | ||||||||
| Faza qarshiligi | 30±7% ohm / FAZA | ||||||||
| Faza induktivligi | 9,5 mH / FAZA | ||||||||
| Tutish momenti (kgf.sm) | 0.14 | 0.28 | 0.42 | 0.70 | 1.40 | 2.10 | 2.90 | Maksimal ruxsat etilgan 3.0kgf.sm |
|
| Chiqib ketish momenti (kgf.sm) | 0.04 | 0.08 | 0.12 | 0.20 | 0.40 | 0.60 | 0.84 | 1.20 | 1.50 |
| Maksimal boshlanish chastotasi | 1200 dan ortiq PPS | ||||||||
| Maksimal aylanish chastotasi | 900 dan ortiq PPS | ||||||||
Qadoqlash va yetkazib berish
PAKET:
Standart eksport kartonli qadoqlash.
YETKAZIB BERISH VAQTI:
Buyurtmani tasdiqlaganidan keyin 3-20 kun oʻtgach, batafsil yetkazib berish sanasiga muvofiq qaror qabul qilinishi kerak
ishlab chiqarish mavsumi va buyurtma miqdori.
DIQQAT:
Agar maxsus bojxona rasmiylashtiruvi hujjatlari talab qilinsa, tasdiqlash uchun biz bilan oldindan bog'laning.
