GF5560-2040 Encoder DC tishli reduktor Dvigatel 12V
Mahsulot tavsifi:
| Brend | CHIHAI MOTOR |
| Mahsulot turi | CHF-GF5560-2040 ABHL Encoder doimiy tishli reduktorli motor |
| Mil uzunligi | 21 mm, D15 mm |
| Shaft Dianeter | 8 mm, D qalinligi 7 mm |
| Kuchlanishi | DC 12V |
| Og'irligi | Taxminan 210 g |
| Vites moduli | 0.5-0.8m |
| Maksimal nominal moment (kg.sm) | 25,0 kg. sm Maks |
| Maksimal lahzali bardoshlik momenti (kg.sm) | 40,0 kg. sm Maks |
| Tishli bosqichlar soni | 4 |
| Elektr simlari spetsifikatsiyasi | PH2.0-6PIN terminal ulagichi |
| Elektr simlari spetsifikatsiyasi | AB ikki fazali enkoder, 13 chiziqli asosiy signal kuchlanishi 3,3V yoki 5,0V |
| Vitesni qisqartirish nisbati (ishlab chiqarish turi mavjud) | 1:26.9,1:53.8,1:89.6,1:125.4,1:161 1:179.2,1:250.8,1:322,1:388.90,1:700 1:544.48,1:777.8,1:1088.81,1:1400 |

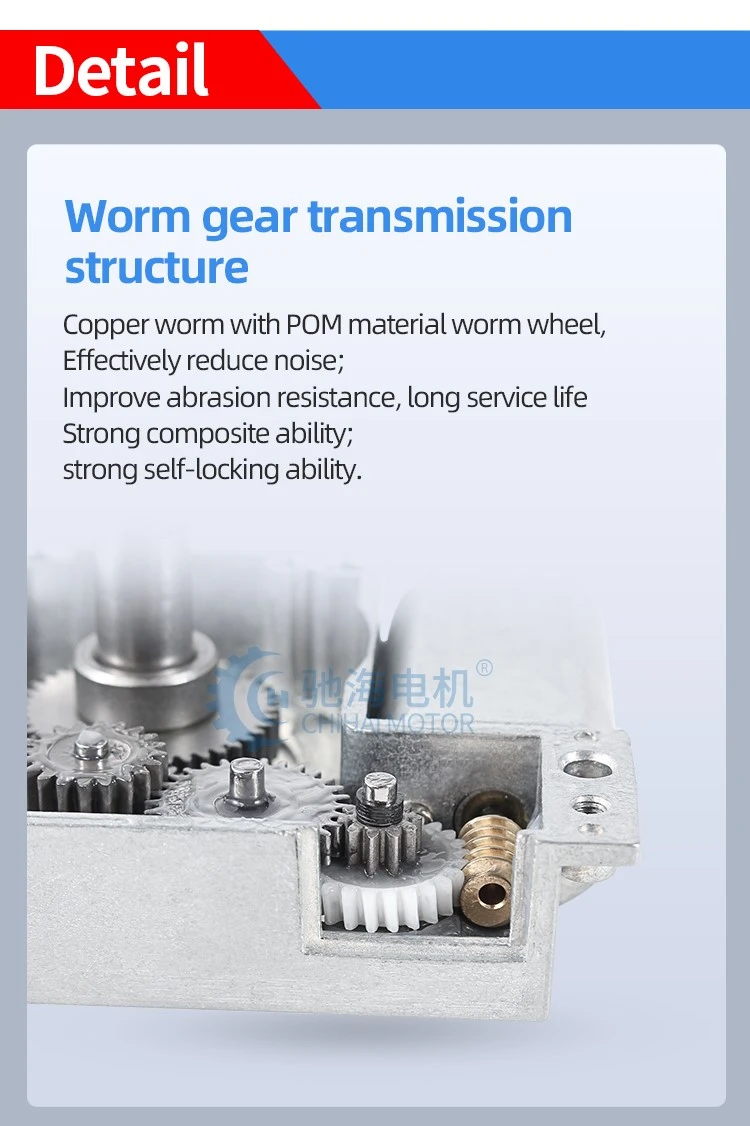

Chuvalchangli tishli uzatish tuzilishi:
POM materiali qurt g'ildiragi bilan mis qurti, shovqinni samarali ravishda kamaytiradi;
Aşınma qarshilik, uzoq xizmat muddatini yaxshilang Kuchli kompozitsion qobiliyati;
kuchli o'z-o'zini qulflash-qobiliyati.

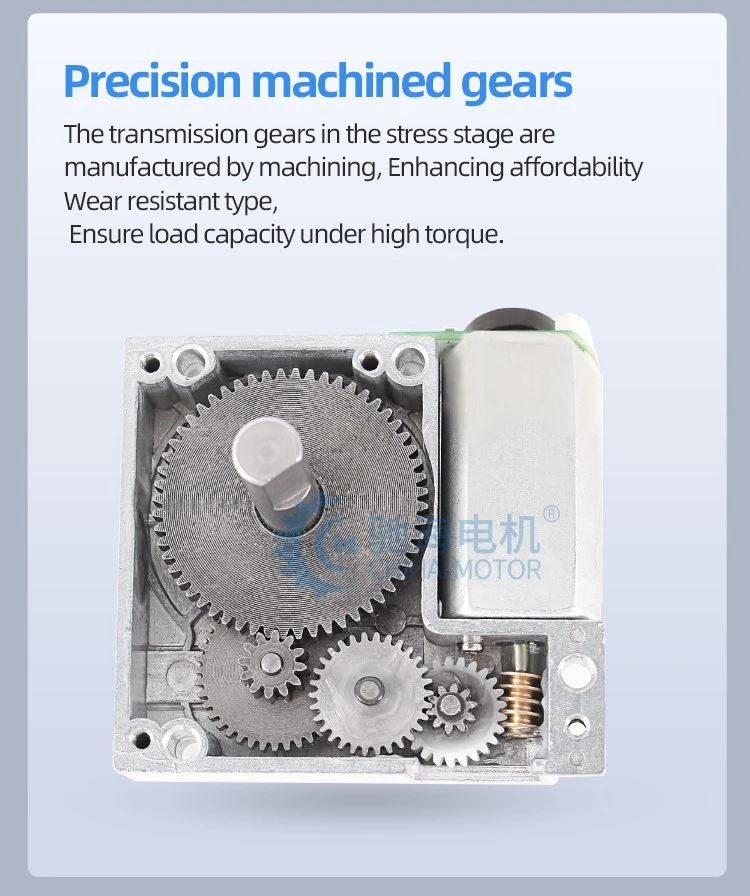

Nozik ishlov berilgan viteslar:
Stress bosqichidagi transmissiya viteslari ishlov berish orqali ishlab chiqariladi,
Arzon narxni oshirish Aşınmaya bardoshli turdagi,
Yuqori moment ostida yuk hajmini ta'minlang.
Sof mis simli o'rash:
Tor uyasi yuqori moment rotor to'liq muvozanat tuzatish
AB ikki fazali inkremental enkoder:
AB ikki fazali ortib boruvchi magnit Hall enkoderi Asosiy puls 13PPR x vitesni pasaytirish nisbati
Batafsil rasmlar:
Mahsulot parametrlari
| Model: CHF-GF5560-2040ABHL Enkoder toʻgʻridan-toʻgʻri reduktorli motor | |||
| Voltaj: DC 12V nisbati 1: 161 | |||
| Yo'q tezligi | Yo'q oqim yo'q | To'xtash momentida | To'xtash oqimida |
| 100 rpm | 0.35 A | 2306,82 mN.m | 8.87 A |
Maksimal samaradorlikda
| Effi | Moment | Tezlik | Hozirgi | Chiqish quvvati |
| 15.79 % | 382,12 mN.m | 83 rpm | 1.76 A | 3.3 W |
Maksimal chiqish quvvatida
| Effi | Moment | Tezlik | Hozirgi | Chiqish quvvati |
| 10.91 % | 1153,41 mN.m | 50 rpm | 4.61 A | 6.04 W |
Issiq teglar: gf5560-2040 kodlovchi DC tishli reduktorli vosita 12v, Xitoy, ishlab chiqaruvchilar, zavod, moslashtirilgan, ulgurji, ommaviy, stokda
